FDG 45 00 Raskas laippa
Erityisesti kehitetty suurille laippa-alueen käsittelylaitteille, kuten: offshore-laiturin laippa-runko-potkurilaipan, joka käyttää jyrsintämenetelmiä nopeiden ja tarkkojen tuotantovälineiden täyttämiseksi.
Ominaisuuskuvaus
● Suuritehoisen moottorin syöttö, leikkauskapasiteetti ja korkea tuotantotehokkuus.
● Kansileikkurin vakiokoko on 200 mm, mutta myös leikkuri, reiän työstöön, sylinterimäinen tiivistysura.
● Tarkka tarkkuus, tasaisuus alle 0,1 mm.
● Tehoasetukset: servo, hydraulinen.
● Varustettu kaukosäätimellä, jossa on kätevä käyttö ja suuri turvatekijä.

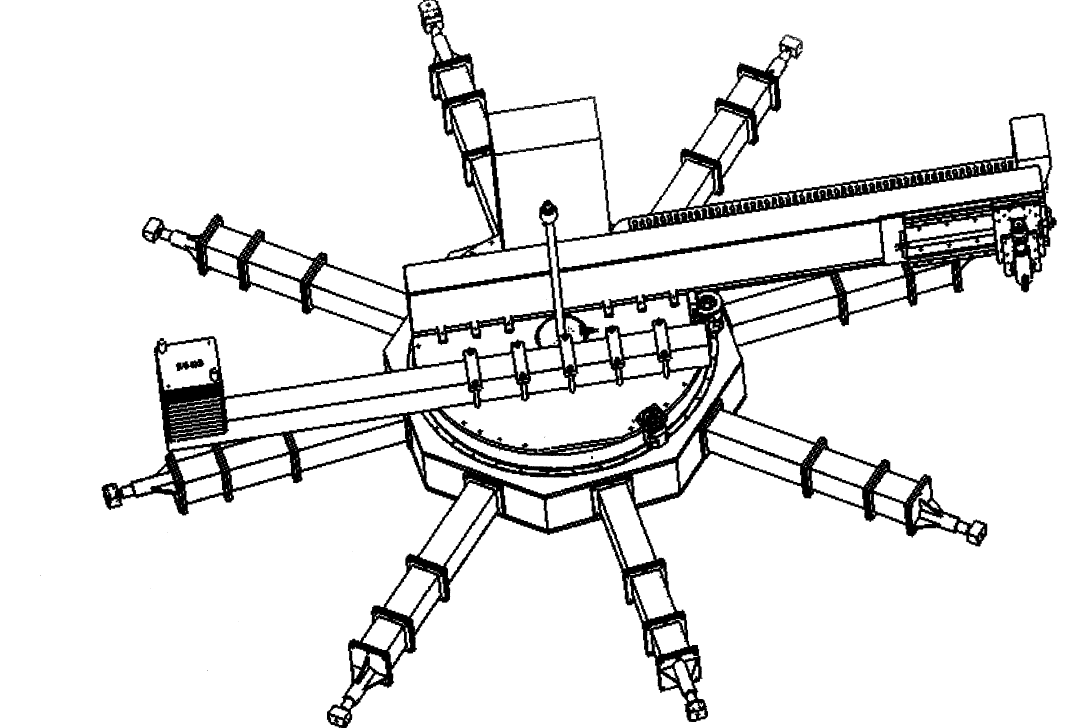

FDG 45 00 LIIKKEEN MILLING SETUP

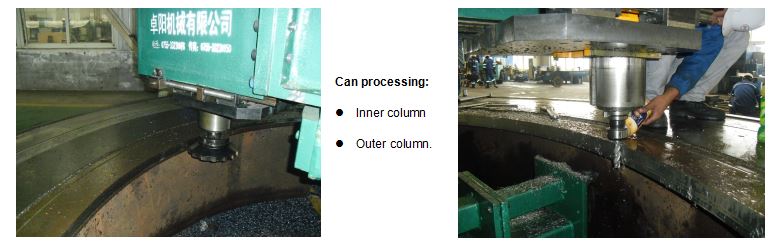

FDG4000 SOVELLUS (1)
 | ● Raskas rakenne, varustettuna (standardilla) Φ250mm jyrsimellä, maksimaalinen leikkaussyvyys voi olla 3 mm ● Nopeampi työstö ● Radial Travel per Setup: 500 mm ● Sileuden toleranssi: 0,03 mm / m |
● Karan kartio: # 50 ● Max jyrsin: Φ315mm ● Karanliike: 200mm ● voi käsitellä tiivisteen uraa, esimerkiksi: 10 * 8mm |  |
FDG 4 0 00 SOVELTAMINEN ( 2 )
Tekninen erittely
Minin halkaisija | 2000mm |
Suurin läpimitta: | 4500mm |
Kierto RPM | 0-5 |
Drive-sähköinen | |
Pyörivä teho | 1KW |
Karan teho | 3KW / 5KW |
Drive -Hydraulic | |
Pyörivä teho | BG200 |
Karan teho | BG100 |
Hydraulinen syöttö | 25HP |
Kara RPM: 0-800 | 0-800 |
Leikkurin halkaisija | 200mm |
Testaustiedot
AJOYKSIKKÖ
● Pyörivä voimayksikkö: 1kw
● Karan jyrsintä: 3kw
● 3-vaiheinen, 380V / 415V
1 | Hydraulinen voimayksikkö, 10HP (7,5 kW), 38 l / min |
2 | Hydraulinen voimayksikkö, 15HP (11kW), 38L / min |
3 | Hydraulinen voimayksikkö, 20HP (15KW), 38L / min |
4 | Hydraulinen tehoyksikkö, 25HP (18,5 kW), 60 l / min |
Huom. Kaukosäätimen laatikko voi saada aikaan jonkin matkan käytön, ja se on erittäin turvallinen. Ohjausjohtimen jännite on 380V ja pituus on 10 metriä.
VAKIOVARUSTEET
SERVO
Kääntövarsi | 2 kpl |
Käännä varren pyörivä alusta | 1 sarja |
Karan asennuskanta | 1 sarja |
Karan jyrsintäpää | 1 sarja |
Karan voimanlähde: 3kw | 1 sarja |
Radial slide | 1 sarja |
Kierto-syöttöyksikkö | 2 Aseta |
Kiertoyksikkö: 1kw | 1 sarja |
Sähköinen ohjauskotelo | 1 sarja |
ID-istukka | 1 sarja |
Jalkojen osat | 3 Aseta |
Jyrsin: 250mm | 1 sarja |
Käsipyörä | 3 kpl |
manuaalinen | 1 sarja |
Tool Pack | 1 sarja |
Pakkauslista | 1 sarja |
Pakkauskotelo | 1 sarja |
HYDRAULIC
Kääntövarsi | 2 kpl |
Käännä varren pyörivä alusta | 1 sarja |
Karan asennuskanta | 1 sarja |
Karan jyrsintäpää | 1 sarja |
Karan voimalaite: BG100 | 1 sarja |
Radial slide | 1 sarja |
Kierto-syöttöyksikkö | 2 Aseta |
Pyöritysmoottori: BG200 | 1 sarja |
Hydraulinen yksikkö ja sähköinen ohjauskotelo | 1 sarja |
ID-istukka | 1 sarja |
Jalkojen osat | 3 Aseta |
Jyrsin: 250mm | 1 sarja |
Käsipyörä | 3 kpl |
manuaalinen | 1 sarja |
Tool Pack | 1 sarja |
Pakkauslista | 1 sarja |
Pakkauskotelo | 1 sarja |
Huomaa: Se on todellinen työhorsi, jonka koko ja lihas tekevät laajaa halkaisijaltaan laippaa. Se ei anna mitään tarkkuuden ansiosta jäykkyyttä, helppoa paikoitusta ja tasaisia pyörimisnopeuksia, vaikka se asennettaisiin pystysuoraan laipoihin. Siinä on työkalupää, jota voidaan kääntää täyteen 360 °: een, portaattomasti säädettäviin syöttöasteisiin ja kauko-ohjattavaan ilmakäyttöiseen syöttölaitteeseen, joten radiaaliset ja aksiaaliset syöttöt voidaan tehdä nopeasti ja turvallisesti.
